I-lúč

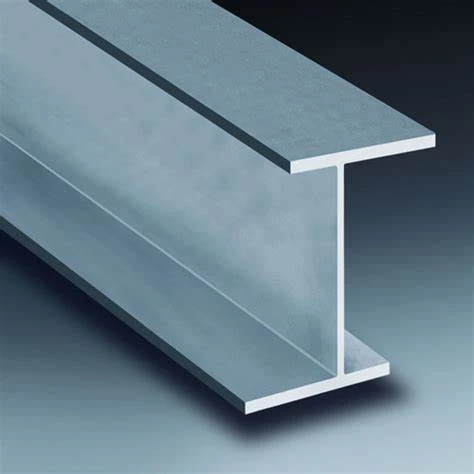

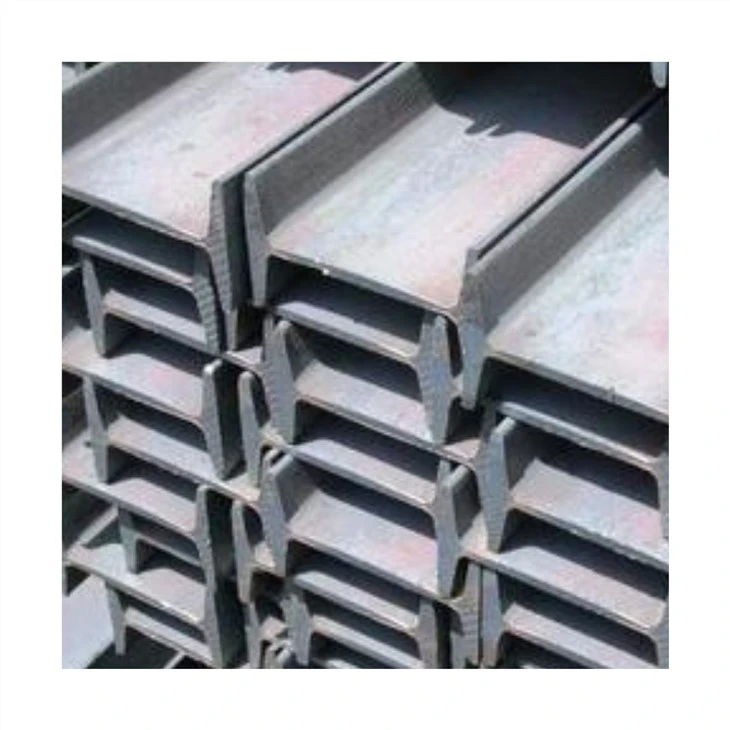

I-nosník je oceľ v tvare I, oceľ v tvare I sa tiež nazýva oceľový nosník, čo je dlhý pás ocele s prierezom v tvare I.

Zaslať požiadavku

Predstavenie výrobku

Názov: I-lúč
Norma: IPEAA-H-BEAM,EN 10034:1993
Trieda: S235JR/ST37-2

I-Beams Príklad Veľkosť

Veľkosti IPE oceľových nosníkov

Veľkosť IPE (mm)					Hmotnosť (kg/m)	Plocha prierezu (cm2)
h	b	a	e	r
IPE 80	46	3,8	5,2	5	6,0	7,64
IPE 100	55	4,1	5,7	7	8,1	10,32
IPE 120	64	4,4	6,3	7	10,4	13,21
IPE 140	73	4.7	6,9	7	12,9	16,43
IPE 160	82	5,0	7,4	9	15,8	20,09
IPE 180	91	5,3	8,0	9	18,8	23,95
IPE 200	100	5,6	8,5	12	22,4	28,48
IPE 220	110	5,9	9,2	12	26,2	33,37
IPE 240	120	6,2	9,8	15	30,7	39,12
IPE 270	135	6,6	10,2	15	36,1	45,95
IPE 300	150	7,1	10,7	15	42,2	53,81
IPE 330	160	7,5	11,5	18	49,1	62,61
IPE 360	170	8,0	12,7	18	57,1	72,73
IPE 400	180	8,6	13,5	21	66,3	84,46
IPE 450	190	9,4	14,6	21	77,6	98,82
IPE 500	200	10,2	16,0	21	90,7	115,5
IPE 550	210	11,1	17,2	24	106	134,4
IPE 600	220	12,0	19,0	24	122	156,0

Veľkosti oceľových nosníkov INP

Veľkosť INP (mm)					Hmotnosť (kg/m)
h	b	a	e	r
INP 80	42	3,9	5,9	3,9	5,94
INP 100	50	4,5	6,8	4,5	8,34
INP 120	58	5,1	7,7	5,1	11,1
INP 140	66	5,7	8,6	5,7	14,3
INP 160	74	6,3	9,5	6,3	17,9
INP 180	82	6,9	10,4	6,9	21,9
INP 200	90	7,5	11,3	7,5	26,2
INP 220	98	8,1	12,2	8,1	31,1
INP 240	106	8,7	13,1	8,7	36,2
INP 260	113	9,4	14,1	9,4	41,9
INP 280	119	10,1	15,2	10,1	47,9
INP 300	125	10,8	16,2	10,8	54,2
INP 320	131	11,5	17,3	11,5	61,0
INP 340	137	12,2	18,3	12,2	68,0
INP 360	143	13,0	19,5	13,0	76,1
INP 380	149	13,7	20,5	13,7	84,0
INP 400	155	14,4	21,6	14,4	92,4
INP 450	170	16,2	24,3	16,2	115
INP 500	185	18,0	27,0	18,0	141
INP 550	200	19,0	30,0	19,0	166
INP 600	215	21,6	32,4	21,6	199

Popis produktov

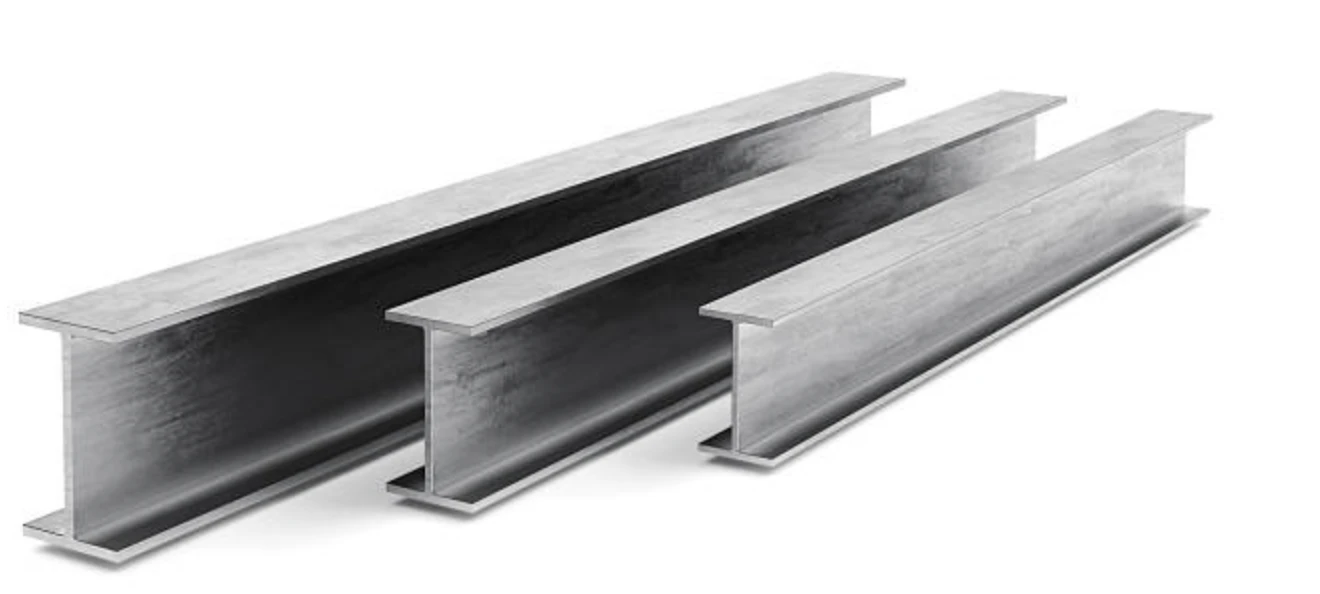

I beam 1

Oceľové nosníky IPE/INPsú veľmi bežne používaným typom oceľových profilov. Nosníky, inak nazývané „I“ profily, kontinentálne nosníky alebo IPE/IPN, sú dostupné vo viacerých materiálových stupňoch, najbežnejšie súEN 10025 S275 a S355.

I-lúč VS H-lúč

Pokiaľ ide o stavbu a konštrukciu, je nevyhnutné poznať rozdiel medzi H-Beam a I-Beam. Pokiaľ ide o konštrukčné nosníky, je potrebné zvážiť veľa faktorov, ale najdôležitejším faktorom je, či nosník bude alebo nebude niesť zaťaženie. I-Beam a H-Beam vyzerajú veľmi podobne, pretože sa často používajú v rovnakých situáciách. Medzi nimi však existujú rozdiely.

1. H-nosníky stoja menej ako I-nosníky pri rovnakom množstve konštrukčnej podpory.
2. I-nosníky sú vhodnejšie na prenášanie ťažších bremien v rámci rozpätia alebo dĺžky nosníka.
3. I-Beam a H-Beam sú veľmi univerzálne a môžu byť použité pre rôzne aplikácie.
