H-lúč

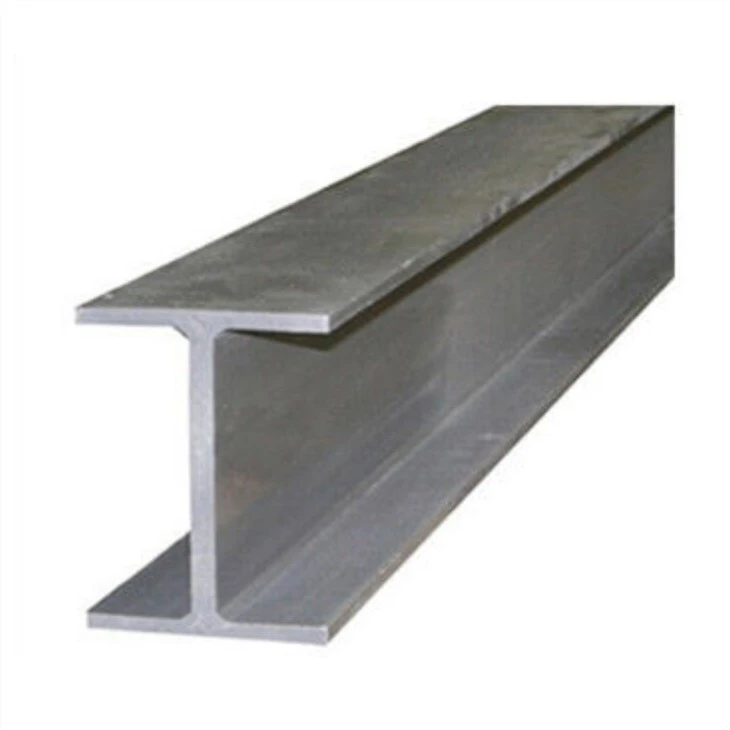

H Oceľové nosníky HEA/HEB sú veľmi bežne používaným typom oceľových profilov. Nosníky, inak nazývané "H" profily, kontinentálne nosníky alebo HEA/HEB, sú dostupné vo viacerých materiálových triedach, najbežnejšie sú EN 10025 S275 a S355. H sekcie vyzerajú podobne ako I sekcie, ale príruba je širšia.

Zaslať požiadavku

Predstavenie výrobku

Príklad lúčov HEA&HEB Veľkosť

Veľkosti a mechanické vlastnosti nosníkov HEA

Veľkosti nosníkov HEA					Hmotnosť (kg/m)	Plocha prierezu (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
HEA 120	114	5,0	8,0	12	19,9	25,34
HEA 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
HEA 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

Rozmery a mechanické vlastnosti nosníkov HEB

Veľkosti lúčov HEB					Hmotnosť (kg/m)	Plocha prierezu (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
200 HEB	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
300 HEB	300	11,0	19,0	27	117,0	149,1
300 HEB	320	11,5	20,5	27	127,0	161,3
300 HEB	340	12,0	21,5	27	134,0	170,9
300 HEB	360	12,5	22,5	27	142,0	180,6
300 HEB	400	13,5	24,0	27	155,0	197,8
300 HEB	450	14,0	26,0	27	171,0	218,0
300 HEB	500	14,5	28,0	27	187,0	238,6
300 HEB	550	15,0	29,0	27	199,0	254,1
300 HEB	600	15,5	30,0	27	212,0	270,0
300 HEB	650	16,0	31,0	27	225,0	286,3
300 HEB	700	17,0	32,0	27	241,0	306,4
300 HEB	800	17,5	33,0	30	262,0	334,2
300 HEB	900	18,5	35,0	30	291,0	371,3
300 HEB	###	19,0	36,0	30	314,0	400,0

Popis produktov

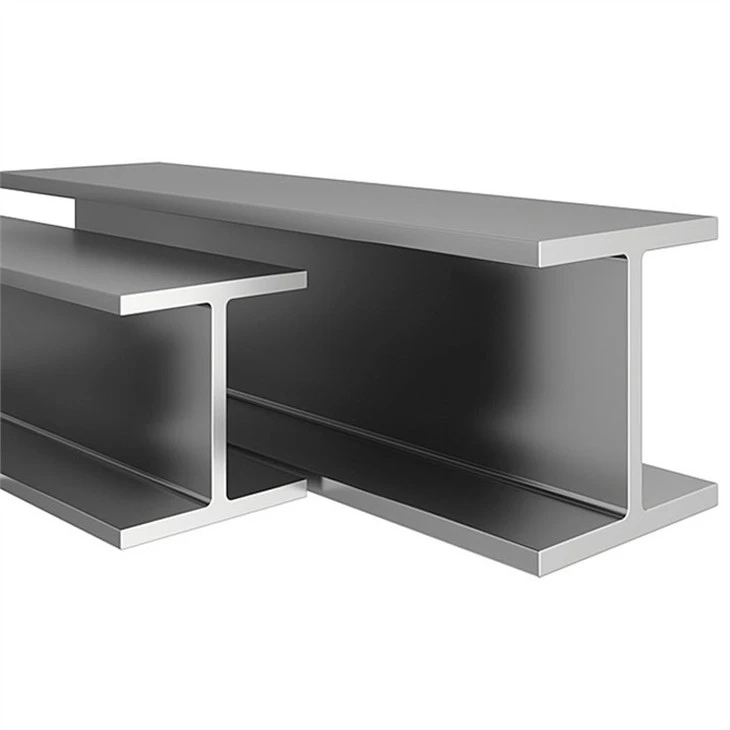

Tvar prierezu je podobný ekonomickému profilu prierezu veľkého latinského písmena H, známeho tiež ako univerzálny oceľový nosník. Prierez ocele v tvare H zvyčajne obsahuje dve časti, stojinu a pásnicu, tiež známu ako pás a okraj.

H lúč je široko používaný, používa sa hlavne v: rôznych občianskych a priemyselných stavebných konštrukciách; rôzne veľké priemyselné závody a moderné výškové budovy, najmä priemyselné závody v oblastiach s častými seizmickými aktivitami a pracovnými podmienkami pri vysokých teplotách; vyžadujúce veľkú únosnosť a prierez Veľké mosty s dobrou stabilitou a veľkými rozpätiami; ťažké vybavenie; diaľnice; kostry lodí; podpora baní; úprava základov a stavanie priehrad; rôzne súčasti stroja.
